产品概览
LUTE-II系列驱控一体控制器，是芯科控公司针对通用控制领域推出的第一款高度集成运动控制、伺服驱动、步进驱动、逻辑控制PLC等模块的控制器。LUTE-II驱控一体系统已经广泛应用在3C电子加工设备、纺织缝制、点胶、CNC等多个领域。
| LUTE系列驱控一体控制器功能说明 | |||||
| 型号 | LUTE-II-200 | LUTE-II-500 | LUTE-II-400 | LUTE-II-700 | |

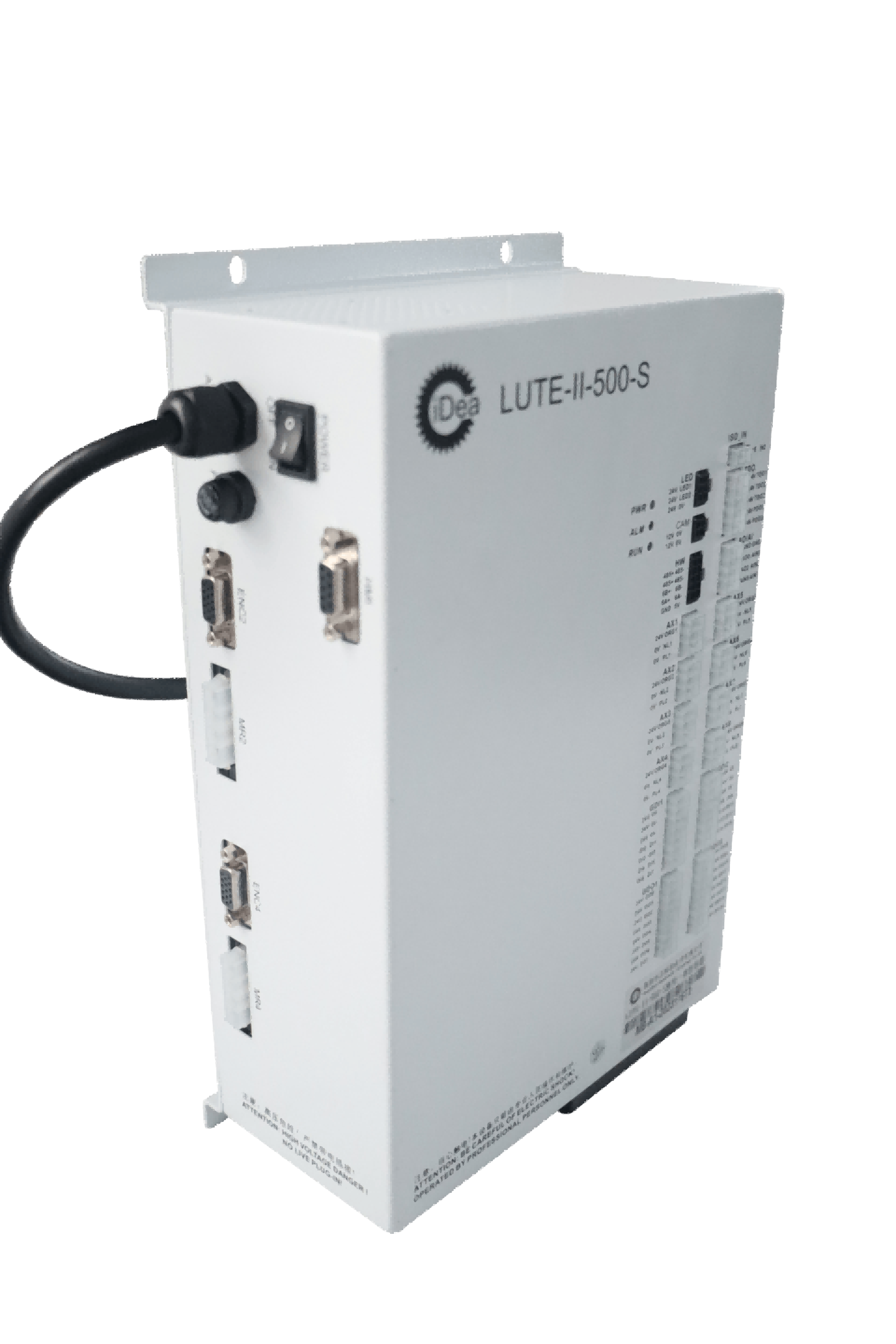

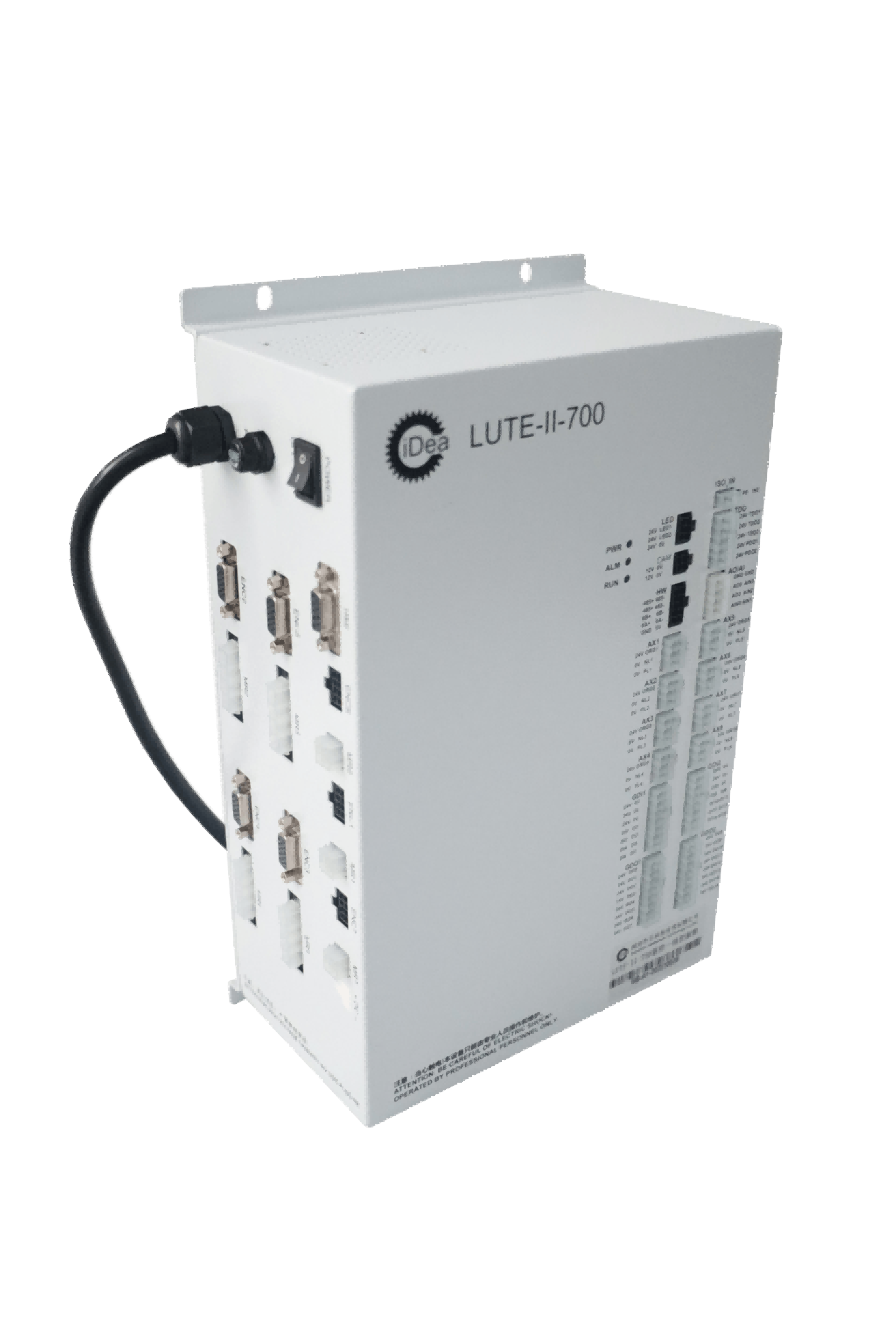

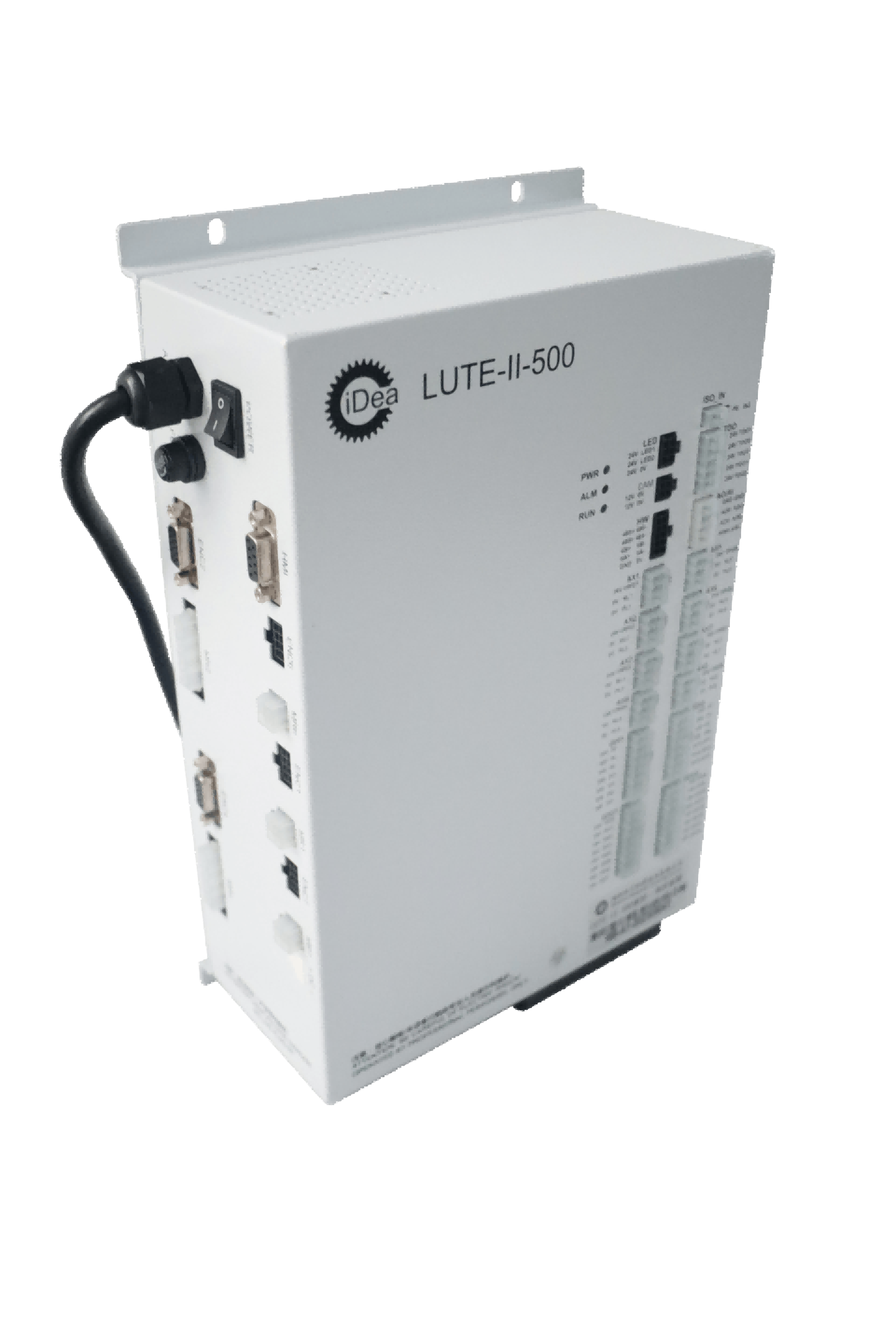

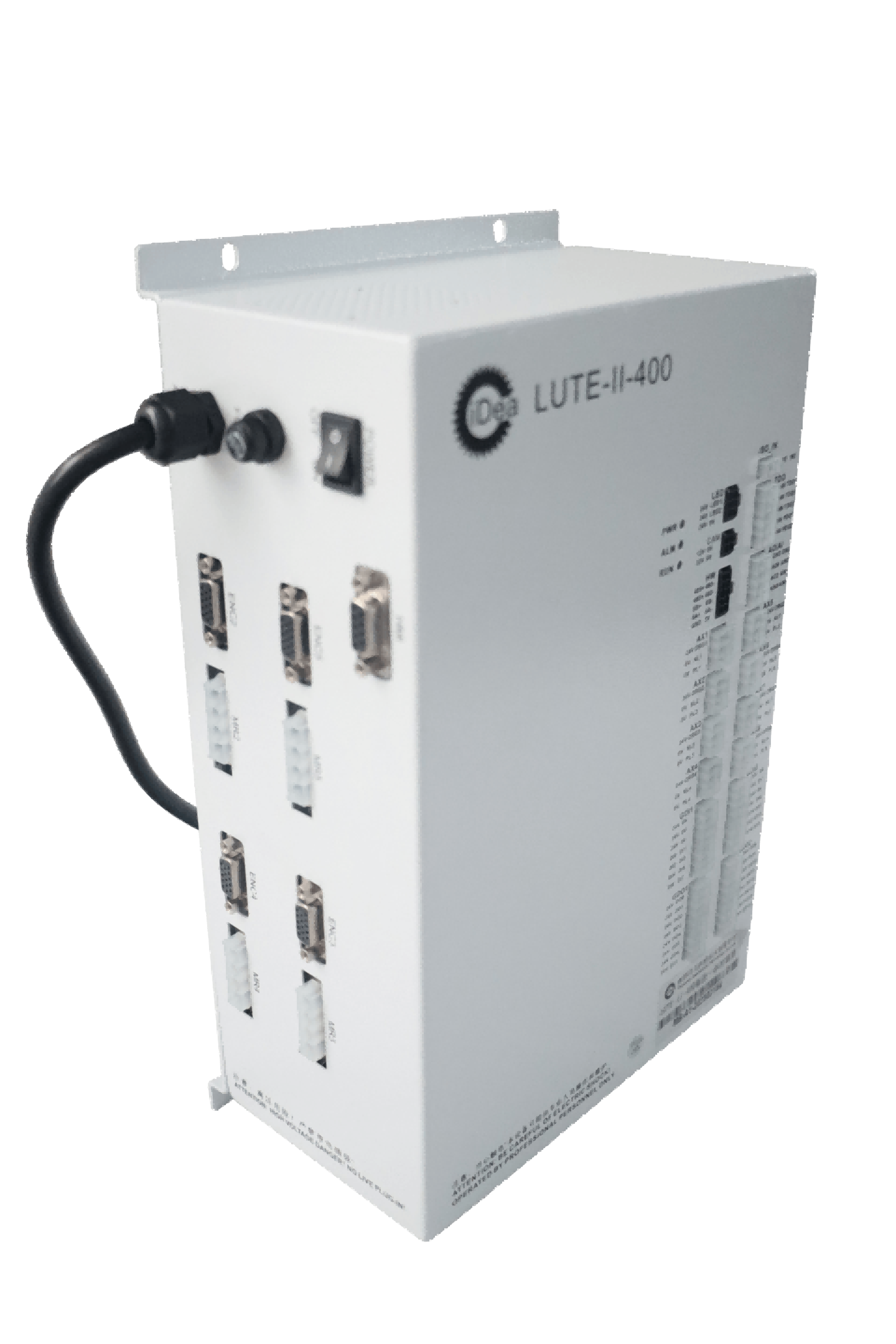

| 产品图片 |  |  |  |  | |
| 尺寸LxWxH （mm^3） | 316x200x100 | 330x200x120 | |||
| 输入电源 | 主电源 | 220VAC-15%~+10% 50/60Hz | |||
| 控制电源 | |||||
| 制动模块 | 外置 | ||||
| 步进轴数 | 0 | 3 | 0 | 3 | |
| 伺服轴数 | 2 | 2 | 4 | 4 | |
| 轴输出功率（kW） | 1 | ||||
| 轴额定输出电流（A） | 3 | ||||
| 轴最大输出电流（A) | 10 | ||||
| 电机类型 | 伺服 | 伺服、闭环步进 | 伺服 | ||
| 电机编码器 | 增量式 | ||||
| 控制模式 | 位置、速度、转矩、 | ||||
| 通信方式 | RS232、RS485 | ||||
| 通用输入GPI | 16 | ||||
| 专用输入 | 24（8组原点及正负限位） | ||||
| 通用输出GPO | 16 | ||||
| 模拟输入端口 | 4 | ||||
| 模拟输出端口 | 2 | ||||
| 其他功能端口 | 2路PWM输出、2路ABZ脉冲输入(含1路手轮输入通道)、2路12V相机电源、2路24V光源恒流源 | ||||
| 监测功能 | 指令位置、指令速度、指令电流、实际位置、实际速度、实际电流、母线电压、输出电流、IO状态、XY合成轨迹、故障代码等 | ||||
| 保护功能 | 过压、欠压、过流/载、堵转、过热、缺相、超速、超差、制动异常、龙门不同步等 | ||||
| 特性 | 平台 | 两轴驱控一体 | 五轴驱控一体 | 四轴驱控一体 | 七轴驱控一体 |
| 电流环带宽 | >2kHz | ||||
| 同步模式 | 龙门Gantry功能 | ||||
| 内置运动规划 | 点位, Jog, 直线/圆弧/螺旋插补, 电子齿轮, follow, 龙门双驱, 48种回零方式, DI电平翻转计数, DI上升沿编码器捕获, DO编码器比较输出 | ||||
| 上位机 | PC、标准组态屏、芯科控TP系列 | ||||
| 可编程 | 基于CCS IDE编程 | ||||
